化学平衡图像的类型及特点

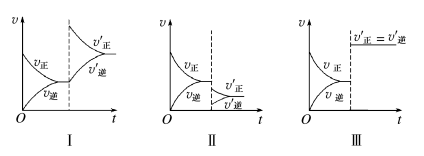

（1）速率—时间图像(v-t图像)
Ⅰ.正反应速率突变，逆反应速率渐变，v′正＞v′逆，说明是增大了 反应物的浓度 ，使正反应速率突变，且平衡 正向 移动。
Ⅱ.v正、v逆都是突然减小的，v′正＞v′逆，平衡 正向 移动，说明该反应的正反应可能是 放热 反应或气体总体积增大 的反应，改变的条件是 降低温度 或 减小压强 。
Ⅲ.v正、v逆都是突然增大的，并且v正、v逆增大程度相同，说明该化学平衡 没有发生 移动，可能是使用了 催化剂 ，也可能是对反应前后气体总体积不发生变化的反应增大压强所致。

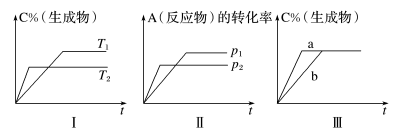

（2）百分含量—时间—温度图像
Ⅰ.T2＞T1，温度升高，平衡 逆向 移动，正反应是 放热 反应。
Ⅱ.p2＞p1，压强增大，A(反应物)的转化率 减小 ，说明正反应是气体总体积 增大 的反应。
Ⅲ.生成物C的百分含量 不变 ，说明平衡 不发生 移动，但反应速率a＞b，故a可能使用了 催化剂 ；若该反应是反应前后气体总体积不变的可逆反应，a也可能是增大了压强。
