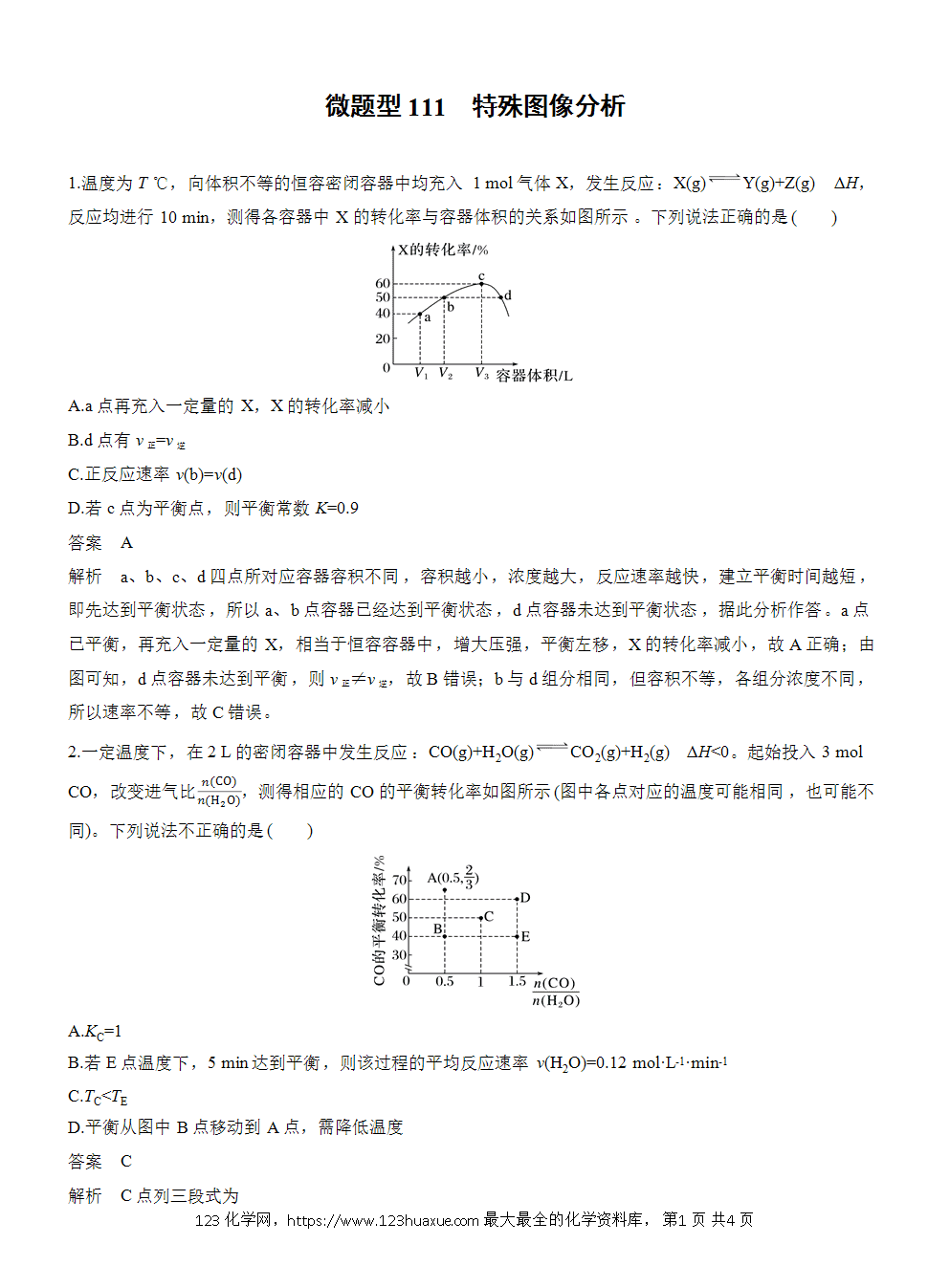

微题型111 特殊图像分析
1.温度为T ℃，向体积不等的恒容密闭容器中均充入1 mol气体X，发生反应：X(g)Y(g)+Z(g) ΔH，反应均进行10 min，测得各容器中X的转化率与容器体积的关系如图所示。下列说法正确的是( )
A.a点再充入一定量的X，X的转化率减小
B.d点有v正=v逆
C.正反应速率v(b)=v(d)
D.若c点为平衡点，则平衡常数K=0.9
答案 A
解析 a、b、c、d四点所对应容器容积不同，容积越小，浓度越大，反应速率越快，建立平衡时间越短，即先达到平衡状态，所以a、b点容器已经达到平衡状态，d点容器未达到平衡状态，据此分析作答。a点已平衡，再充入一定量的X，相当于恒容容器中，增大压强，平衡左移，X的转化率减小，故A正确；由图可知，d点容器未达到平衡，则v正≠v逆，故B错误；b与d组分相同，但容积不等，各组分浓度不同，所以速率不等，故C错误。
2.一定温度下，在2 L的密闭容器中发生反应：CO(g)+H2O(g)CO2(g)+H2(g) ΔH<0。起始投入3 mol CO，改变进气比，测得相应的CO的平衡转化率如图所示(图中各点对应的温度可能相同，也可能不同)。下列说法不正确的是( )
