【学案+练习】2023版步步高化学大二轮复习增分策略第一部分 专题12　题型专攻4　电化学离子交换膜的分析与应用

角度一　“单膜”电解池

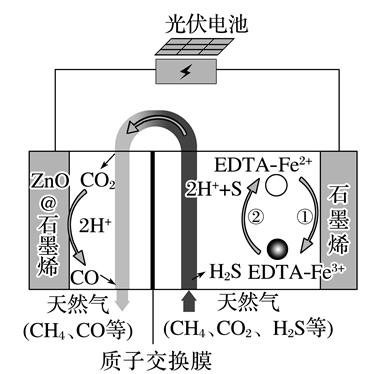

1．(2018·全国卷Ⅰ，13)最近我国科学家设计了一种CO2＋H2S协同转化装置，实现对天然气中CO2和H2S的高效去除。示意图如下所示，其中电极分别为ZnO@石墨烯(石墨烯包裹的ZnO)和石墨烯，石墨烯电极区发生反应为：

①EDTA-Fe2＋－e－===EDTA-Fe3＋

②2EDTA-Fe3＋＋H2S===2H＋＋S＋2EDTA-Fe2＋

该装置工作时，下列叙述错误的是(　　)

A．阴极的电极反应：CO2＋2H＋＋2e－===CO＋H2O

B．协同转化总反应：CO2＋H2S===CO＋H2O＋S

C．石墨烯上的电势比ZnO@石墨烯上的低

D．若采用Fe3＋/Fe2＋取代EDTA-Fe3＋/EDTA-Fe2＋，溶液需为酸性

答案　C

解析　由题中信息可知，石墨烯电极发生氧化反应，为电解池的阳极，则ZnO@石墨烯电极为阴极。阳极接电源正极，电势高，阴极接电源负极，电势低，故石墨烯上的电势比ZnO@石墨烯上的高，C项错误；由题图可知，电解时阴极反应式为CO2＋2H＋＋2e－===CO＋H2O，A项正确；将阴、阳两极反应式合并可得总反应式为CO2＋H2S===CO＋H2O＋S，B项正确；Fe3＋、Fe2＋只能存在于酸性溶液中，D项正确。

2．[2018·全国卷Ⅲ，27(3)①②]KIO3也可采用“电解法”制备，装置如图所示。
