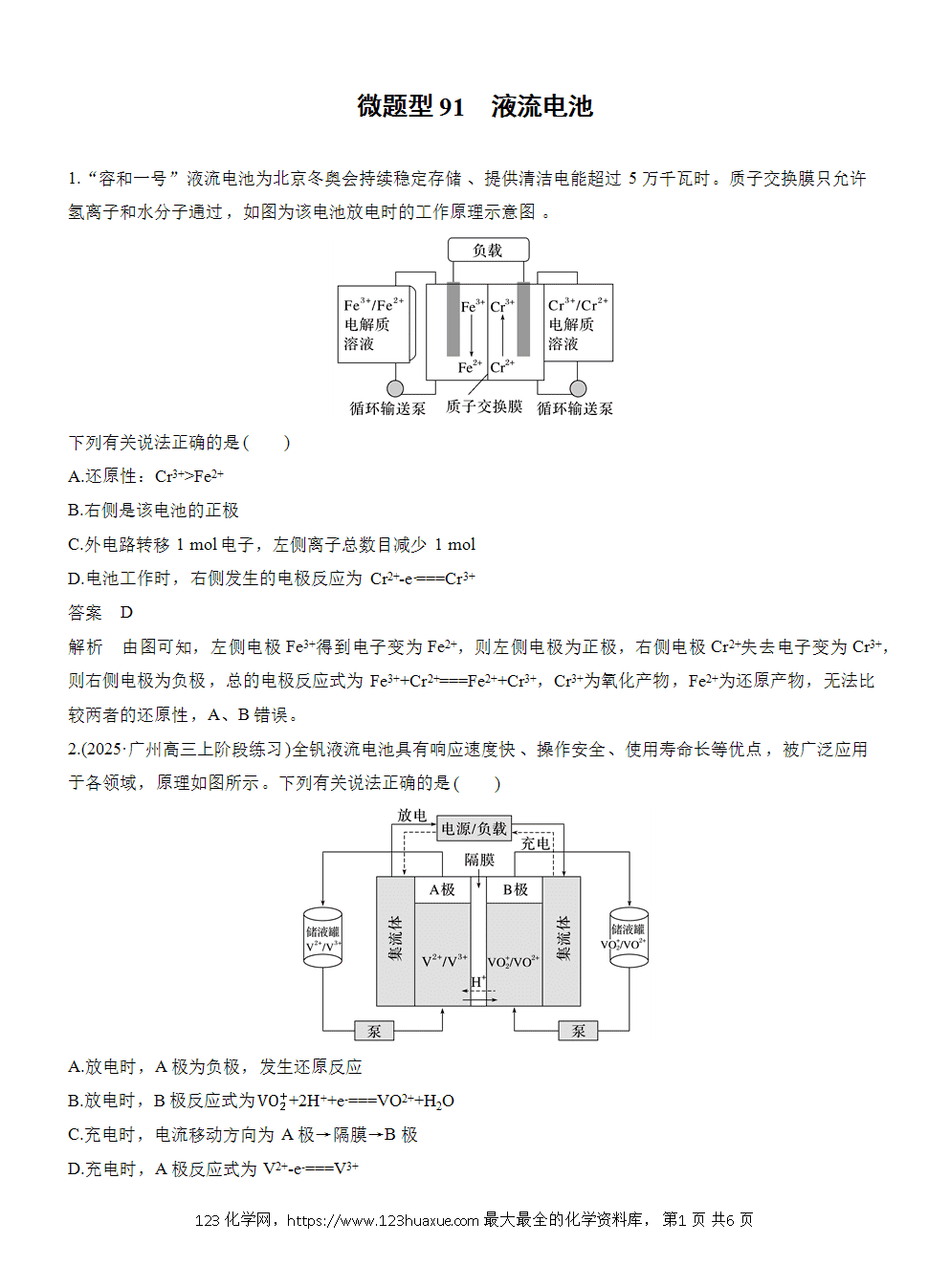

微题型91 液流电池
1.“容和一号”液流电池为北京冬奥会持续稳定存储、提供清洁电能超过5万千瓦时。质子交换膜只允许氢离子和水分子通过，如图为该电池放电时的工作原理示意图。
下列有关说法正确的是( )
A.还原性：Cr3+>Fe2+
B.右侧是该电池的正极
C.外电路转移1 mol电子，左侧离子总数目减少1 mol
D.电池工作时，右侧发生的电极反应为Cr2+-e-===Cr3+
答案 D
解析 由图可知，左侧电极Fe3+得到电子变为Fe2+，则左侧电极为正极，右侧电极Cr2+失去电子变为Cr3+，则右侧电极为负极，总的电极反应式为Fe3++Cr2+===Fe2++Cr3+，Cr3+为氧化产物，Fe2+为还原产物，无法比较两者的还原性，A、B错误。
2.(2025·广州高三上阶段练习)全钒液流电池具有响应速度快、操作安全、使用寿命长等优点，被广泛应用于各领域，原理如图所示。下列有关说法正确的是( )
A.放电时，A极为负极，发生还原反应
B.放电时，B极反应式为+2H++e-===VO2++H2O
C.充电时，电流移动方向为A极→隔膜→B极
D.充电时，A极反应式为V2+-e-===V3+
答案 B
解析 放电时，A极为负极，发生氧化反应，A错误；放电时，氢离子向B极移动，故B极为正极，电极反应式为+2H++e-===VO2++H2O，B正确； 充电时，A为阴极，B为阳极，故内电路中电流移动方向为B极→隔膜→A极，C错误；充电时，A极为阴极，电极反应式为V3++e-===V2+，D错误。

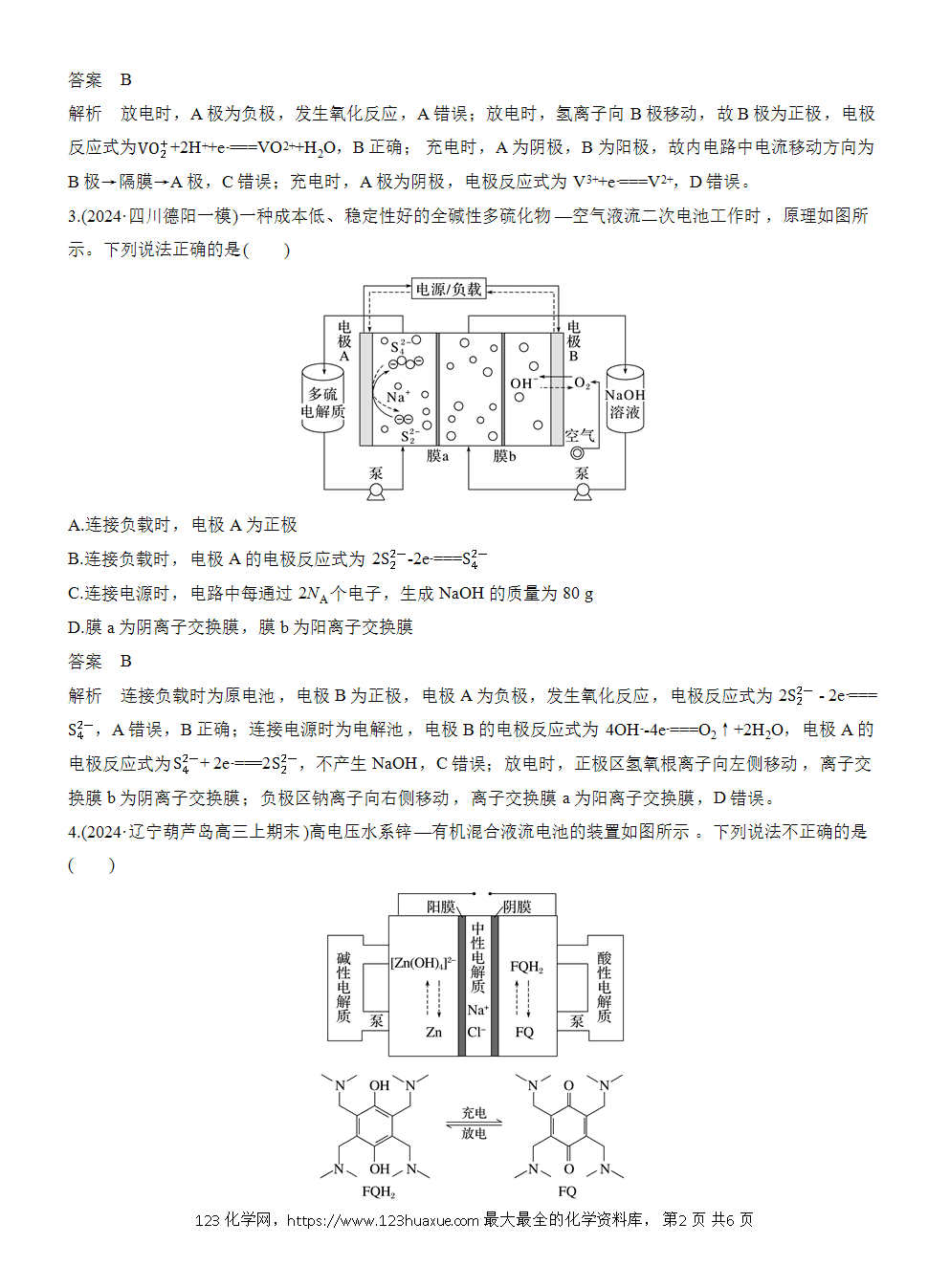

3.(2024·四川德阳一模)一种成本低、稳定性好的全碱性多硫化物—空气液流二次电池工作时，原理如图所示。下列说法正确的是( )
