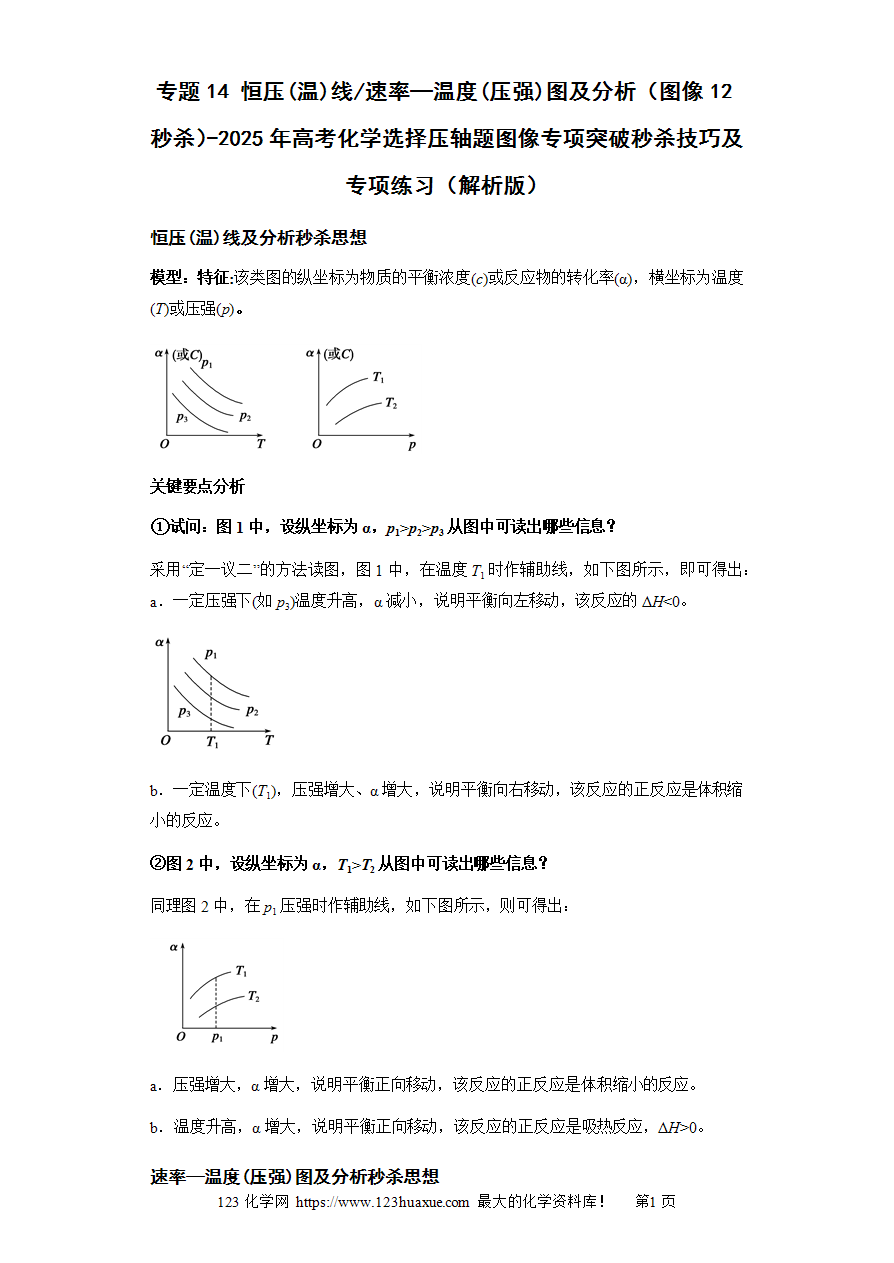

恒压(温)线/速率—温度(压强)图及分析（图像12秒杀）-2025年高考化学选择压轴题图像专项突破秒杀技巧及专项练习（解析版）
恒压(温)线及分析秒杀思想
模型：特征:该类图的纵坐标为物质的平衡浓度(c)或反应物的转化率(α)，横坐标为温度(T)或压强(p)。
关键要点分析
①试问：图1中，设纵坐标为α，p1>p2>p3从图中可读出哪些信息？
采用“定一议二”的方法读图，图1中，在温度T1时作辅助线，如下图所示，即可得出：a．一定压强下(如p3)温度升高，α减小，说明平衡向左移动，该反应的ΔH<0。
b．一定温度下(T1)，压强增大、α增大，说明平衡向右移动，该反应的正反应是体积缩小的反应。
②图2中，设纵坐标为α，T1>T2从图中可读出哪些信息？
同理图2中，在p1压强时作辅助线，如下图所示，则可得出：
a．压强增大，α增大，说明平衡正向移动，该反应的正反应是体积缩小的反应。
b．温度升高，α增大，说明平衡正向移动，该反应的正反应是吸热反应，ΔH>0。
速率—温度(压强)图及分析秒杀思想

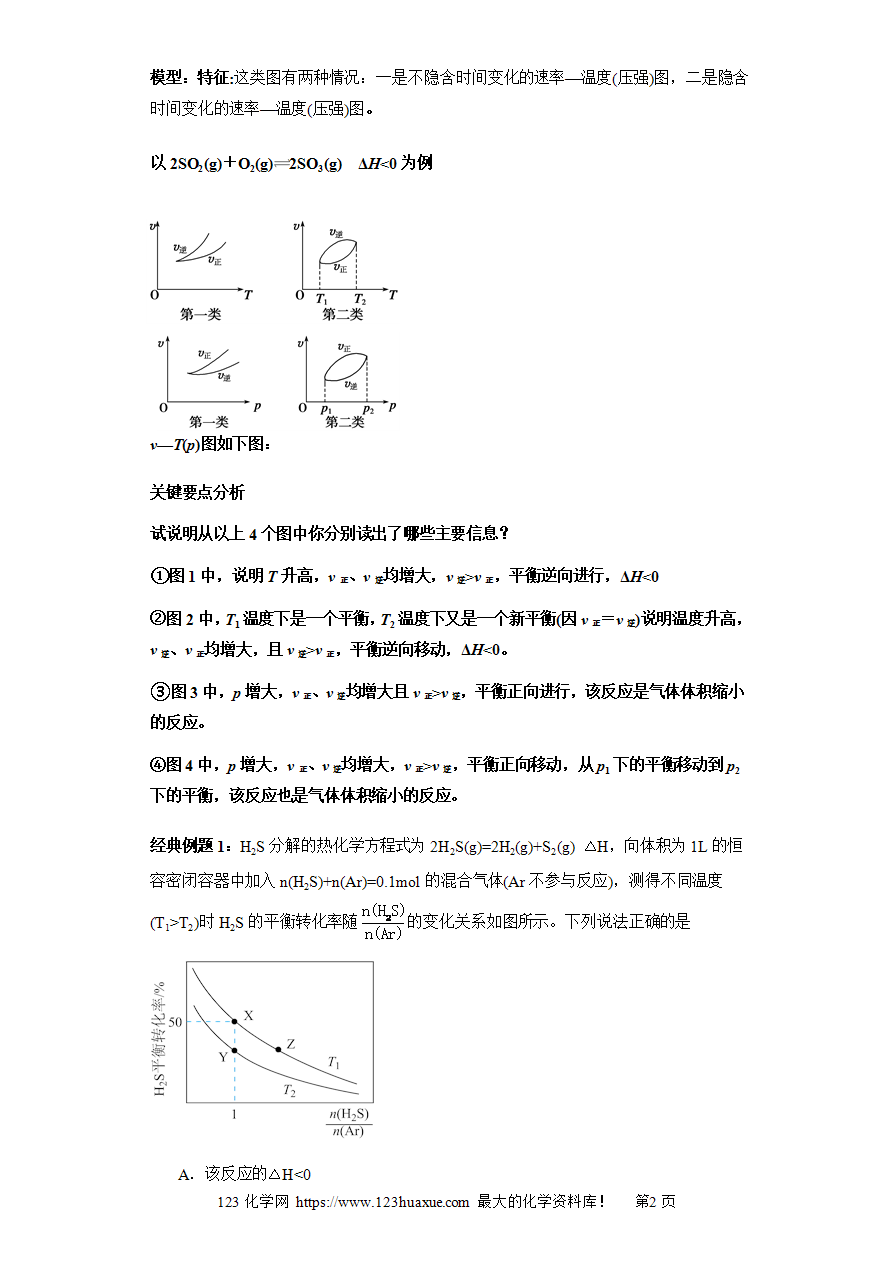

模型：特征:这类图有两种情况：一是不隐含时间变化的速率—温度(压强)图，二是隐含时间变化的速率—温度(压强)图。
以2SO2(g)＋O2(g)2SO3(g) ΔH<0为例
v—T(p)图如下图：
关键要点分析
试说明从以上4个图中你分别读出了哪些主要信息？
①图1中，说明T升高，v正、v逆均增大，v逆>v正，平衡逆向进行，ΔH<0
②图2中，T1温度下是一个平衡，T2温度下又是一个新平衡(因v正＝v逆)说明温度升高，v逆、v正均增大，且v逆>v正，平衡逆向移动，ΔH<0。
