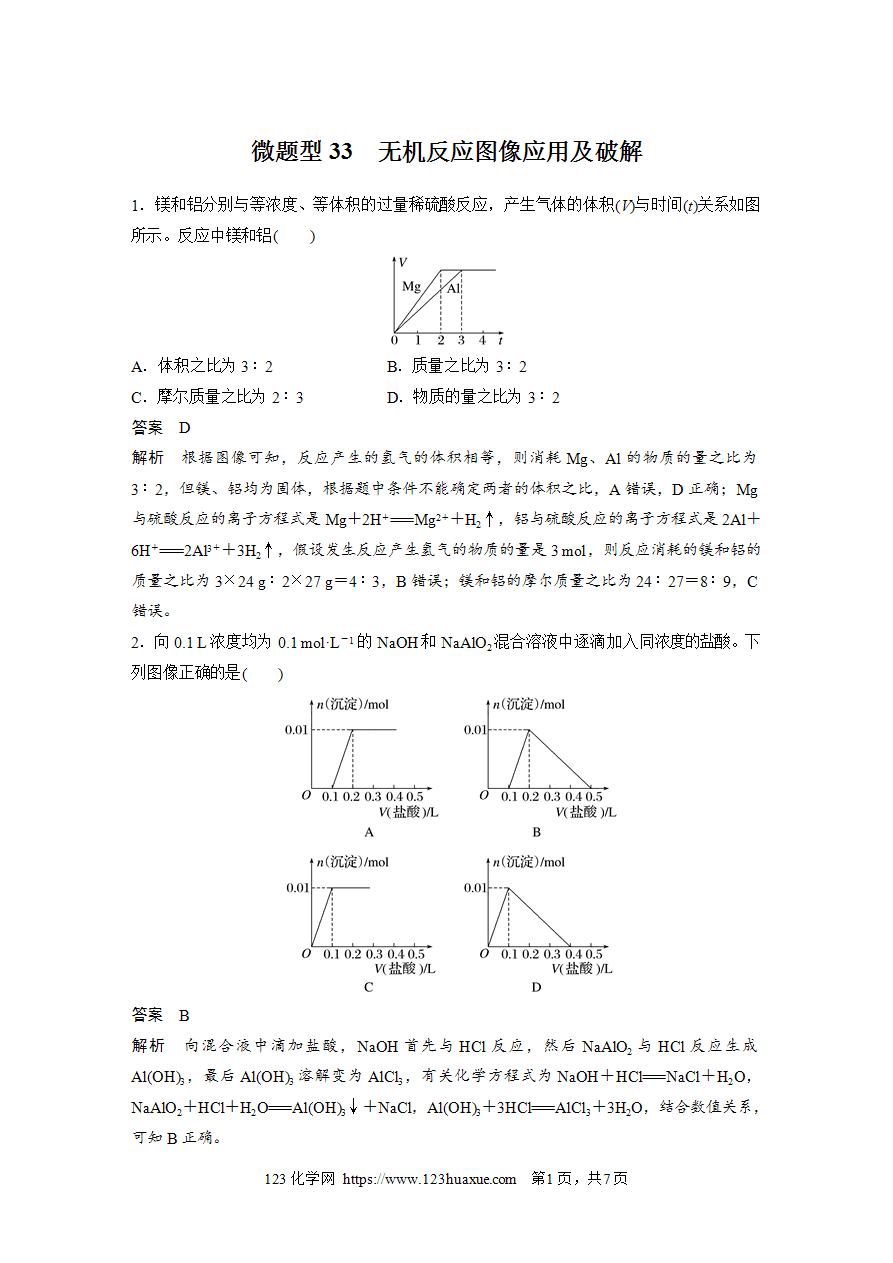

无机反应图像应用及破解
1．镁和铝分别与等浓度、等体积的过量稀硫酸反应，产生气体的体积(V)与时间(t)关系如图所示。反应中镁和铝( )
A．体积之比为3∶2 B．质量之比为3∶2
C．摩尔质量之比为2∶3 D．物质的量之比为3∶2
答案 D
解析 根据图像可知，反应产生的氢气的体积相等，则消耗Mg、Al的物质的量之比为3∶2，但镁、铝均为固体，根据题中条件不能确定两者的体积之比，A错误，D正确；Mg与硫酸反应的离子方程式是Mg＋2H＋===Mg2＋＋H2↑，铝与硫酸反应的离子方程式是2Al＋6H＋===2Al3＋＋3H2↑，假设发生反应产生氢气的物质的量是3 mol，则反应消耗的镁和铝的质量之比为3×24 g∶2×27 g＝4∶3，B错误；镁和铝的摩尔质量之比为24∶27＝8∶9，C错误。
