微题型50 无机反应图像
1.镁和铝分别与等浓度、等体积的过量稀硫酸反应，产生气体的体积(V)与时间(t)关系如图所示。反应中镁和铝( )
A.体积之比为3∶2
B.质量之比为3∶2
C.摩尔质量之比为2∶3
D.物质的量之比为3∶2
答案 D
解析 根据图像可知，反应产生氢气的体积相等，则消耗Mg、Al的物质的量之比为3∶2，但镁、铝均为固体，根据题中条件不能确定两者的体积之比，A错误，D正确；反应消耗的镁和铝的质量之比为=4∶3，B错误；镁和铝的摩尔质量之比为24∶27=8∶9，C错误。
2.现有AlCl3和MgSO4混合溶液，向其中不断加入0.1 mol·L-1NaOH溶液，得到沉淀的物质的量与加入NaOH溶液的体积如图所示。原溶液中Cl-与S的物质的量之比为( )
A.6∶1 B.1∶3 C.2∶3 D.3∶1
答案 A
解析 由图可知加入0.04 mol NaOH时沉淀达最大量，沉淀组成为Mg(OH)2、Al(OH)3，根据氢氧根离子守恒可知：2n[Mg(OH)2]+3n[Al(OH)3]=n(OH-)=0.04 mol，再加入0.01 mol NaOH时，氢氧化铝沉淀恰好完全溶解，根据反应Al(OH)3+NaOH===Na[Al(OH)4]可知，n[Al(OH)3]=n(NaOH)=0.01 mol，所以n[Mg(OH)2]=0.005 mol，则原溶液中n(Cl-)=3n[Al(OH)3]=0.03 mol，n(S)=n[Mg(OH)2]=0.005 mol，所以原溶液中Cl-与S的物质的量之比为0.03 mol∶0.005 mol=6∶1。

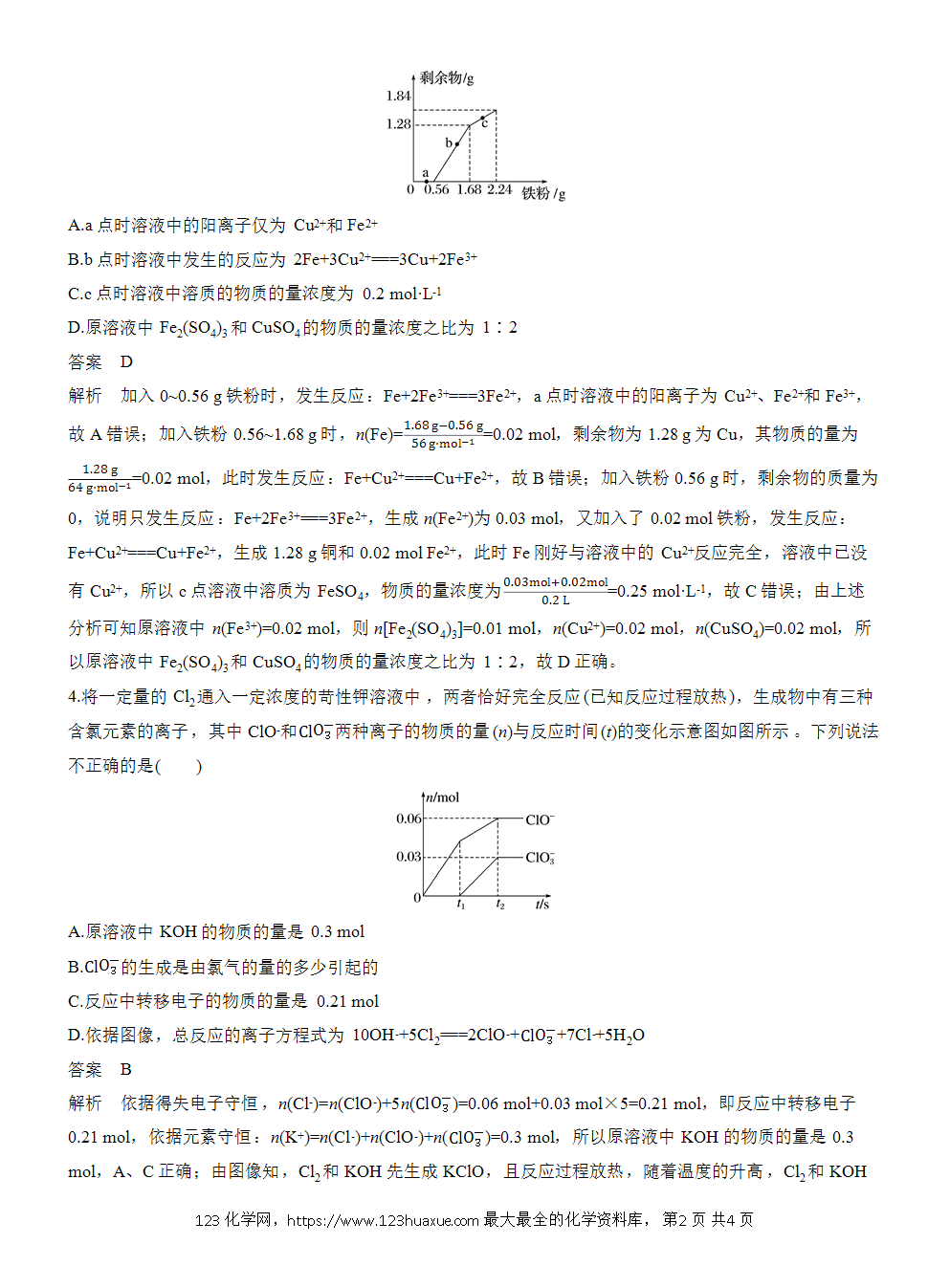

3.向200 mL Fe2(SO4)3和CuSO4的混合溶液中逐渐加入铁粉，充分反应后溶液中固体剩余物的质量与加入铁粉的质量如图所示。忽略溶液体积的变化，下列说法正确的是( )
